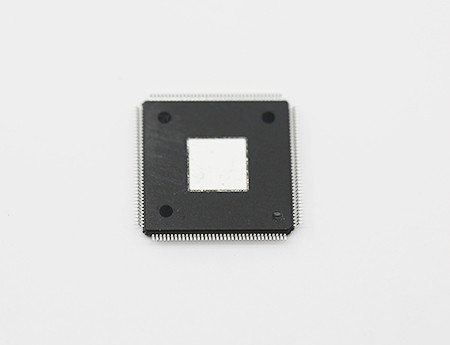

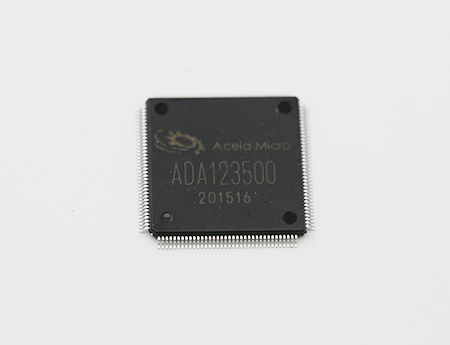

ADA12S3500是采用SiGe HBT工艺制造的高速宽带数模转换器。该芯片可将输入的4路12Bits数字信号进行4倍复用（MUX），四路输入的顺序为A、C、B、D，然后通过DAC核心转换成模拟信号输出。输入信号接口采用LVDS电平。该芯片输出有不归零和归零两种模式，通过输出模式选择端口控制。芯片采用+4V、+2.5V双电源供电，功耗约为1.3W。芯片有144个引脚，采用增强导热焊盘LQFP封装形式。
| 参数 | 指标 |
|---|---|
| 分辨率 | 12Bits |
| 采样速率 | 3.5GSps |
| 通道数 | 1 |
| SFDR | 45dB |
| 封装形式 | LQFP-144 |
| L*W*H | 16mm*16mm*1.4mm |
| Pitch | 0.4mm |
| 输入接口 | LVDS |
| 温度范围 | TBD |
| 静电等级HBM | 1C |
